A. Щёткодержатели L-типа

Щёткодержатели состоят из хомута для крепления к щёточному пальцу и подвижной части – ноги с пружиной растяжения. Графитовые щётки устанавливаются в корпус подвижной части щёткодержателя и прижимаются к поверхности вращения. Передача тока осуществляется через корпус щёткодержателя.
Базовое давление пружин 200÷250 сН/см2*
Основная область применения – синхронные двигатели, двигатели с фазным ротором, системы передачи тока, поворотные приводы.

Артикул	Чертеж(ссылка**)	t, мм	a, мм	r, мм	u, мм	Примечание

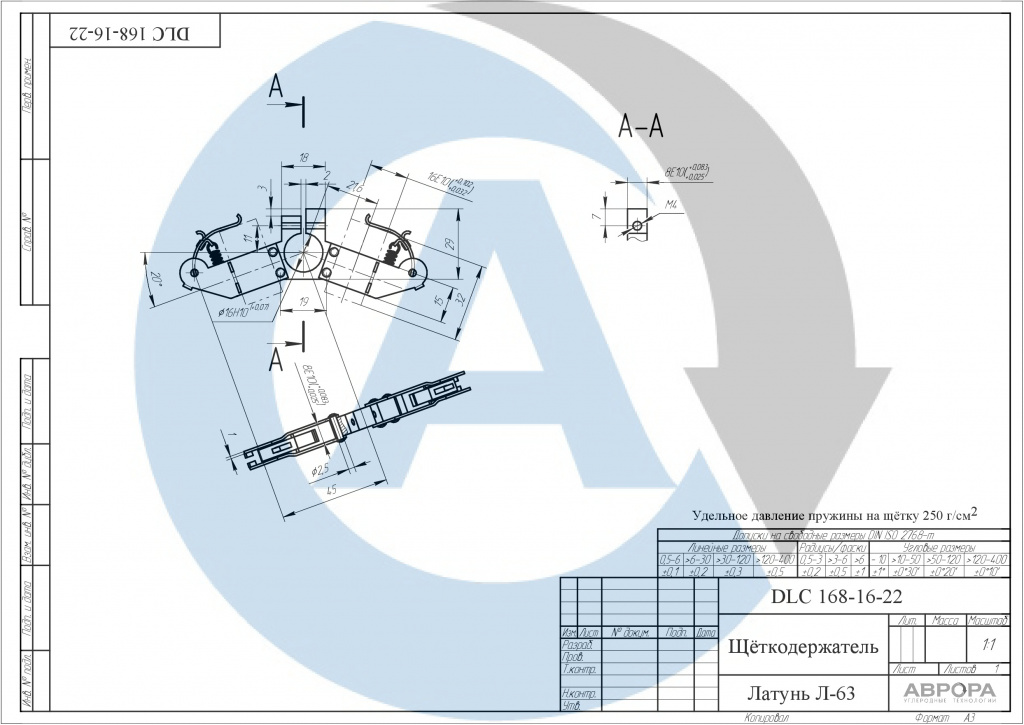

20224125_	DLC 168-16-22	16	8	32	21,6	Крепление на палец Ø16 мм, давление пружины –250 сН/см2

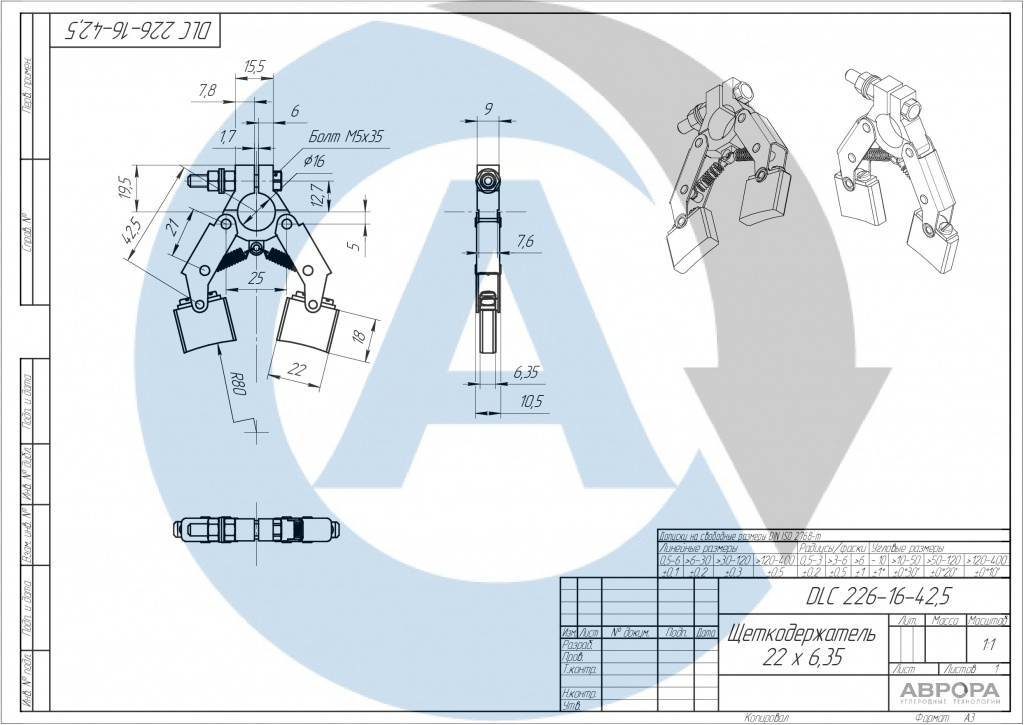

	DLC 226-16-42,5	22	6,35	18	42,5	Подвижное крепление щётки к нажимному механизму, Ø хомута 16 мм

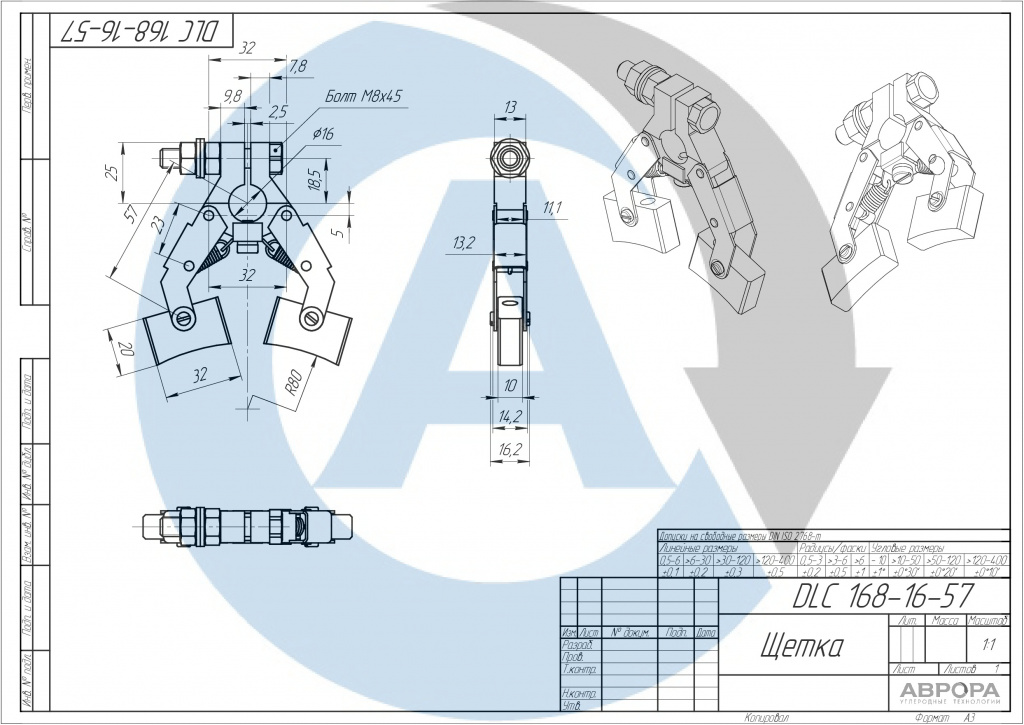

	DLC 168-16-57	32	10	20	57	Подвижное крепление щётки к нажимному механизму, Ø хомута 16 мм

B. Крепление на щёточный палец через адаптер

Артикул	Чертеж(ссылка**)	t, мм	a, мм	r, мм	u, мм	Примечание

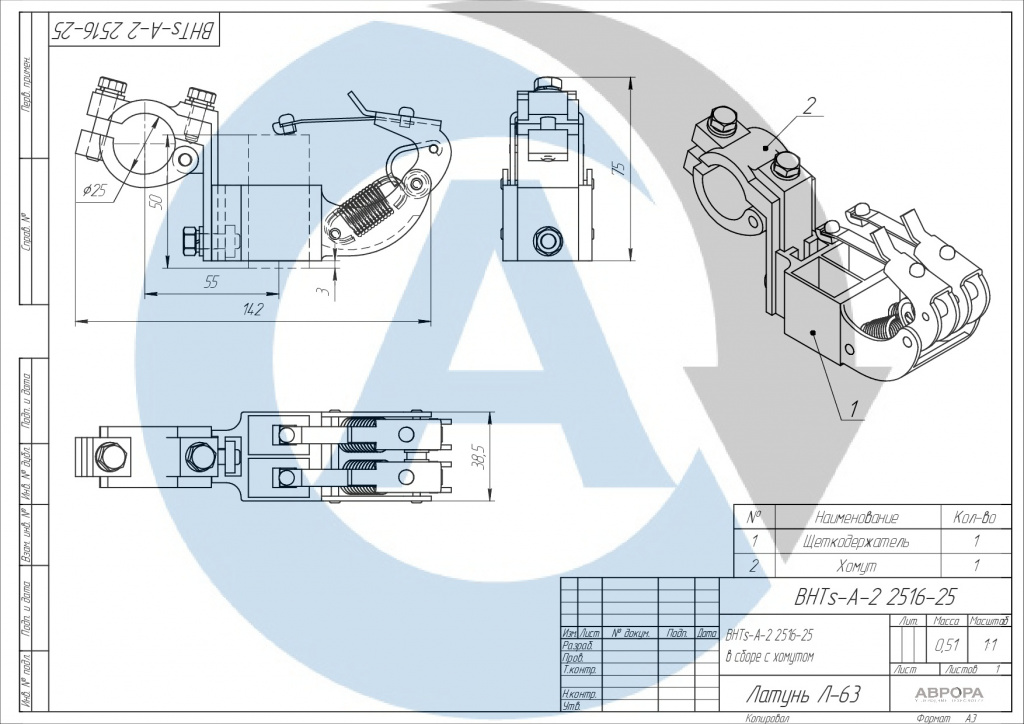

20101770_	BHTs-А-2 2516-25	25	16	50	55	Крепление на палец Ø25 мм стандартного двухоконного щёткодержателя через адаптер.

C. Подвижные щёткодержатели

Щёткодержатели состоят из хомута для крепления к щёточному пальцу и подвижной части – ноги с пружиной растяжения. Графитовые щётки устанавливаются в корпус подвижной части щёткодержателя и прижимаются к поверхности вращения при разгоне двигателя. После установления стационарного режима происходит поднятие щёток над контактным кольцом. Передача тока осуществляется через корпус щёткодержателя.
Базовое давление пружины 250 сН/см2*
Основная область применения – двигатели «ATB Sever» с фазным ротором с системой механизма подъёма щёток.

Артикул	Чертеж(ссылка**)	t, мм	a, мм	r, мм	u, мм	Примечание

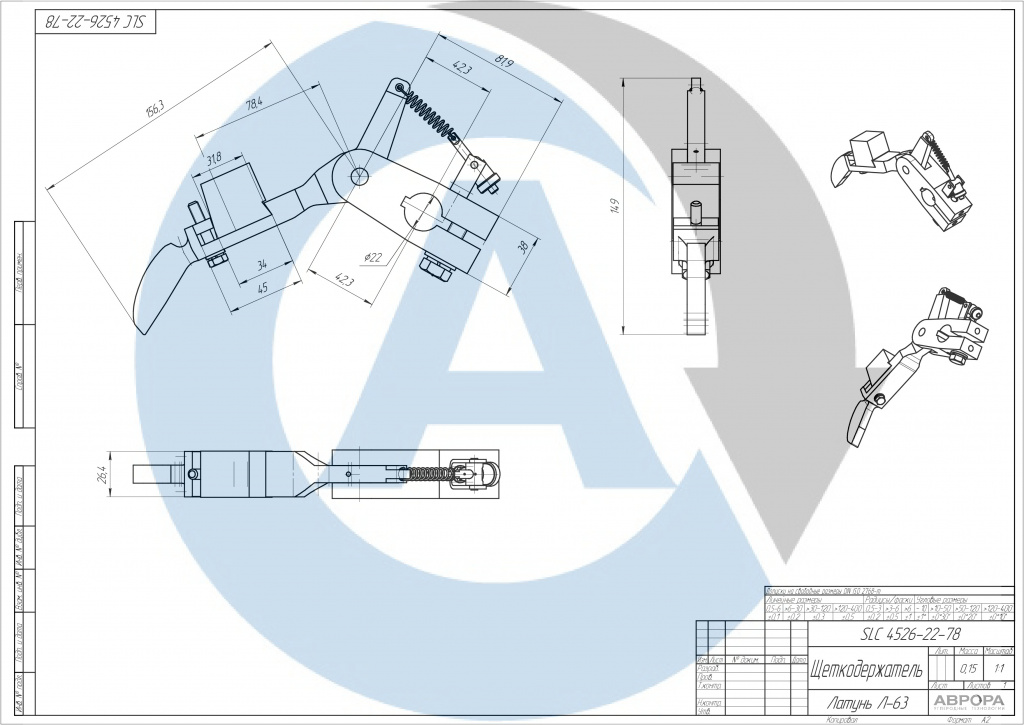

	SLC 4526-22-78	32/35	27	32	78,4 (120,7)	Крепление на палец Ø22 мм, применение - механизм подъёма щёток. Двигатель ZPSN 10250-6

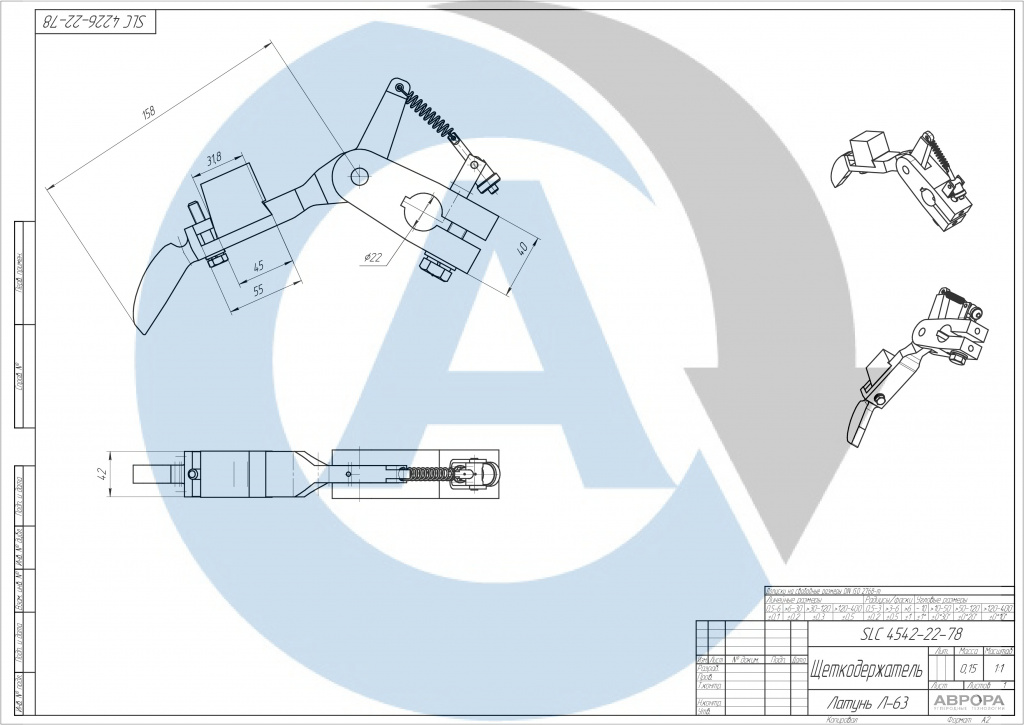

	SLC 4542-22-78	42/45	40	32	76	Крепление на палец Ø22 мм, применение - механизм подъёма щёток. Двигатель PZS 6800-6

* Для уточнения силы нажатия свяжитесь пожалуйста со специалистами ООО «Аврора Карбон Технолоджи»
** Загрузить чертежи щеткодержателей можно по ссылкам в таблице
